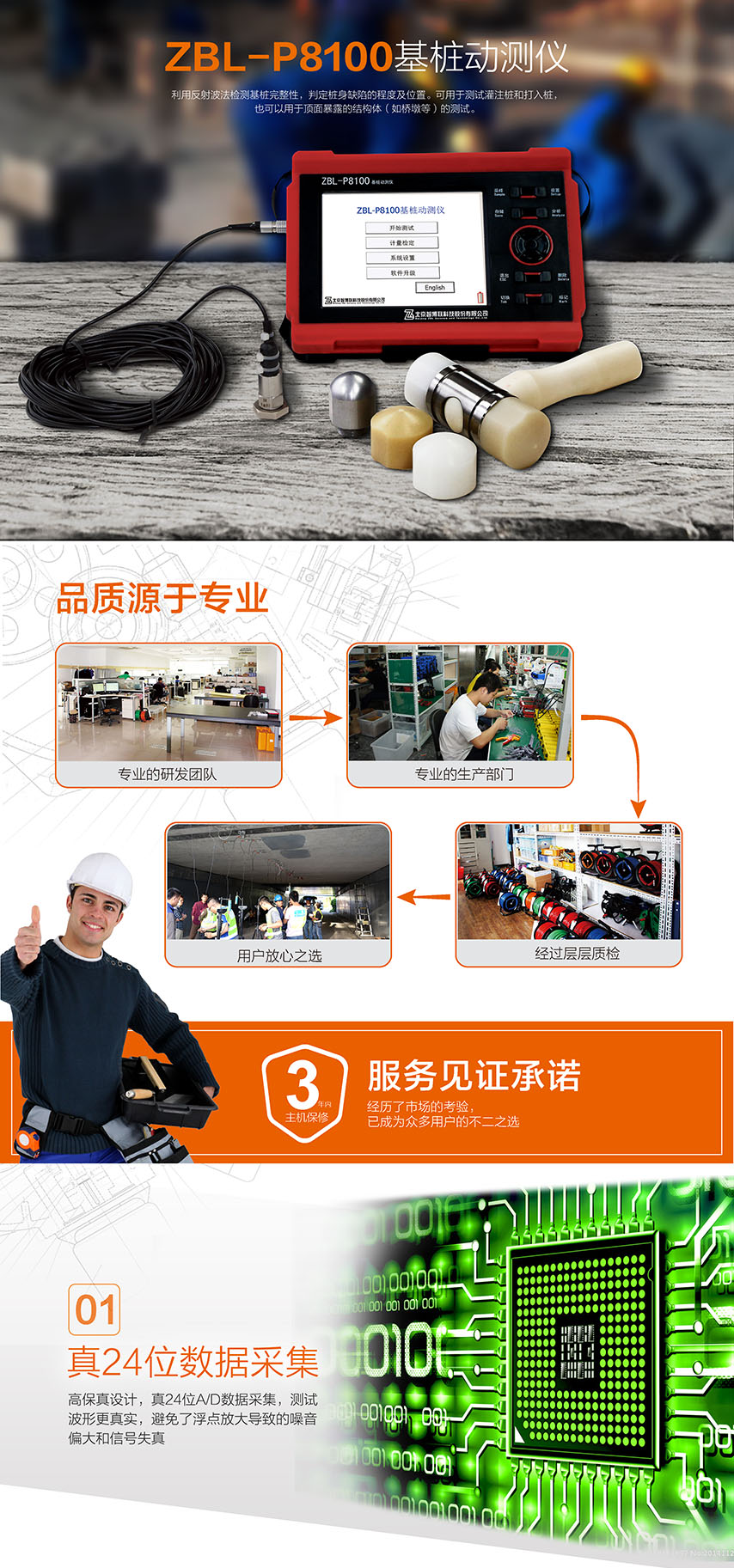

ZBL-P8100基樁動測儀
應用領域：利用反射波法檢測基樁完整性，判定樁身缺陷的程度及位置?？捎糜跍y試灌注樁和打入樁，也可以用于頂面暴露的結構體（如橋墩等）的測試。
真24 位A/D 數據采集，測試波形更真實，樁底信號更清晰；

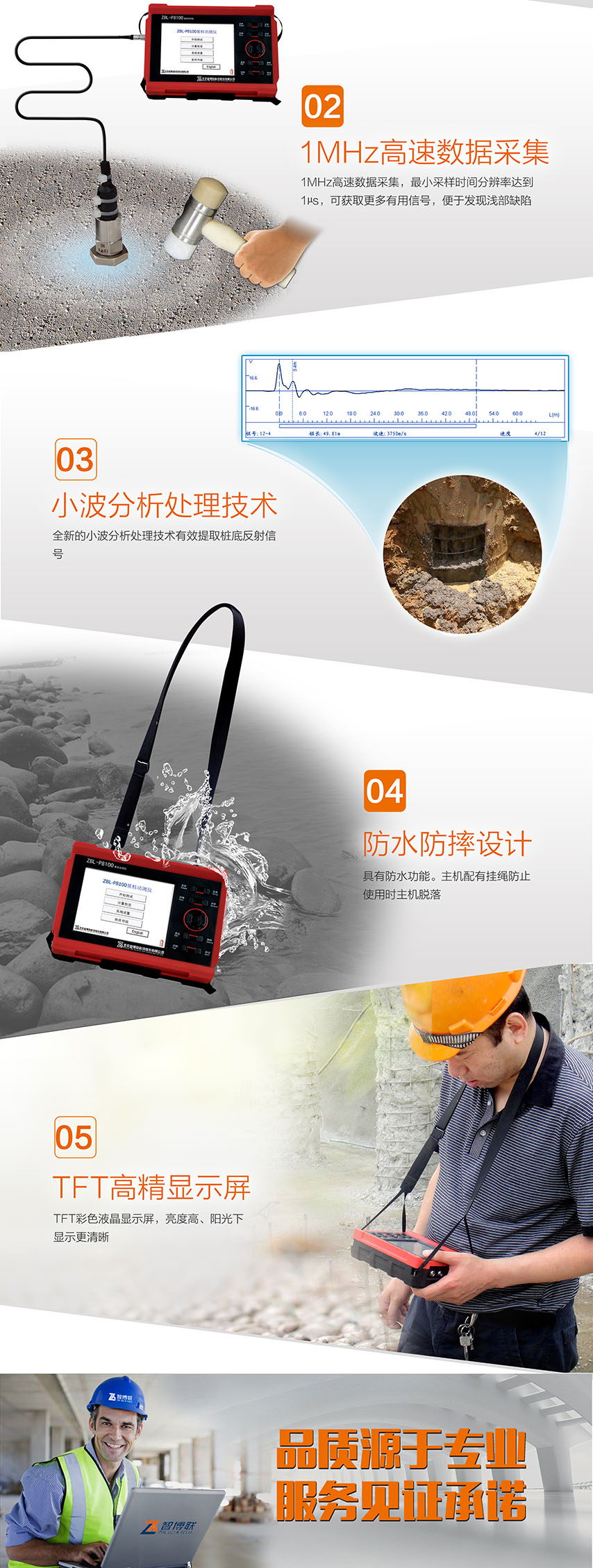

真1MHz 高速數據采集，更利于發現淺部缺陷；
雙通道設計，滿足特殊情況下的數據分析需求；
雙料注塑，防水、防摔設計，防護等級達到IP65；
半反半透、高亮度、TFT 彩色液晶屏，陽光下更清晰。
名稱
技術指標
產品型號
ZBL-P8100
ZBL-P8000
主控單元
A8嵌入式平臺
參見平板電腦相關參數
顯示屏
5.7英寸、半反半透高亮度、TFT彩色液晶屏
存儲方式
內置電子硬盤≥4GB
操作方式
按鍵+觸摸屏
定點放大
1、2、5、10、20、50、100倍七檔可調
1、2、4、8、16、32倍六檔可調
A/D分辨率
真24位A/D
真24位A/D
采樣周期 （μs）
1～64000可調
6.4～1638.4多檔可調
最大采樣長度
4096
2048
觸發方式
信號觸發
信號觸發
系統噪聲電壓（mV）
≤1
≤2
動態范圍（dB）
≥184
≥144
放大器頻帶（Hz）
10～10k
1～10k
最大存儲長度
4096
2048
幅值非線性度
≤10%
時間示值誤差
≤1%
時間分辨率（μs）
1
6.4
增益誤差（dB）
≤1
工作時間
>8
>8
通道數
2
1
通道間竄擾
≤1%
無
傳感器靈敏度（加速度型）（mv/g）
≥100
傳感器頻率范圍（加速度型）（Hz）
0.5 ~ 9000
通訊接口
雙USB接口（主口+從口）
參見平板電腦相關參數
無線網絡
有
供電方式
內置
鋰電池
外置
220V AC/DC
主機重量
1.3（含內置鋰電池）
0.34kg（含內置鋰電池）
主機尺寸
210×149×60
Ф50×120
工作環境
溫度（℃）
-10 ~+50
0 ~+40
濕度（RH）
< 90%
云上傳
支持
支持
航空電池認證
無
有
